1.項目概述:

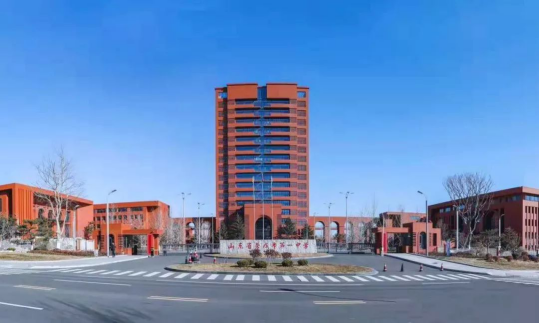

山東省榮成市第一中學共有教學樓、宿舍樓、辦公樓等建築19棟,配電室2座(1#、2#),其中1#配電室變壓器4台,2#配電室變壓器5台,現對校區内的用水、用電情況進行智慧能源管理改造。
對校區内自來水管道井22處進行改造,自來水閥處加裝智能水表44隻,對1#和2#配電室進行智慧用電改造,加裝186隻智能儀表,建立水、電智能監控“雲平台”。将校區内綜合用能大數據彙總到同一個平台。
2.智能監控雲平台簡介:
智能監控雲平台包含配電監控、用水監控、電能質量檢測、綜合分析、用電安全、設備電源檢測、能源分析(分類分項能耗、區域能耗、部門能耗、支路能耗、同比環比分析比較等)等功能。
3.配電室儀表監測範圍:
1)測量高壓側各個微機保護和儀表的電壓、電流、有功功率、無功功率、視在功率、功率因數;
2)測量低壓側各個儀表的電壓、電流、有功功率、無功功率、視在功率、功率因數;
3)測量電纜及各台變壓器的溫度;
4)測量環境的溫濕度;
5)水表、暖氣表等其他帶MODBUS協議的儀表都可以接入雲平台。
4.技術實現原理:

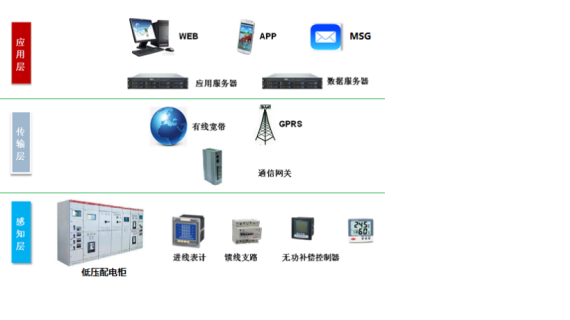

所監測的水表、電表及設備通過RS485連接到智能通訊機,通過通訊機接入智能監控雲平台。
每個配電室僅需要網線即可接入智能監控雲平台,從而實現配電室的雲端管理和集中管理,節約大量光纖費用。
5.技術穩定性及成熟性:
該項技術穩定可靠,經過大學校園、政府機關、企業等多個用戶的使用,反響很好。
6.智能監控雲平台的運維及管理優勢:

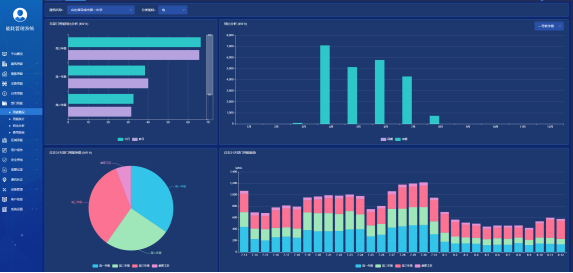

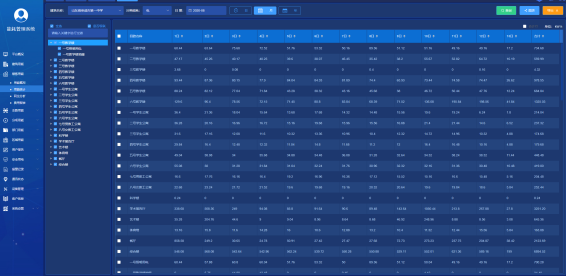

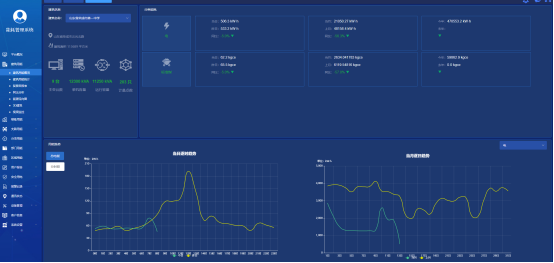

智能監控雲平台采用雲平台技術,提供實時監控、報警服務、曲線分析、報表服務外,新增加郵件服務、短信服務、APP移動終端服務、WEB服務,資料管理服務,視頻監控服務。
客戶可以在任意地方都可以掌控配電、用水實時狀态,無須值班人員僅僅在值班室才能查看數據,可以同時多人查看數據。告警信息同時通過WEB、短信、APP提醒相應的維護人員,做到緊急情況多通道數據下發。
對水、電、氣、熱(冷)量等集中采集、統計、分析,以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況,便于找出高耗能點或不合理的耗能習慣,爲用戶進一步節能改造或設備升級提供準确的數據支撐,從而有效節約能源。
7.對校區的價值體現:
1)體現“智慧校園”高端的管理形象。
2)配電、用水數據的可視化、報警信息的實時推送,大大提高配電室的安全性和可靠性。
3)雲平台的管理功能可以提前預防事故的發生,将危險消失在萌芽,可以減少事故發生的沉沒成本。
4)在線檔案管理:将圖紙及相關文檔保存在雲空間裏,在出現故障時,可第一時間從雲平台調出圖紙及資料,盡早将問題解決;
5)提升校區的配電管理水平,輔助學校進行配電及能耗管理。
6)平台可以接入電表、水表、暖氣表等相關表計,同時可以将各區域電費、水費納入平台統一管理。
7)通過校區各區域能耗、支路能耗等大數據分析,技術團隊給出節能用水、用電的解決方案。
